Обзор "умного блокнота" Wacom Bamboo Spark: резонансная оцифровка

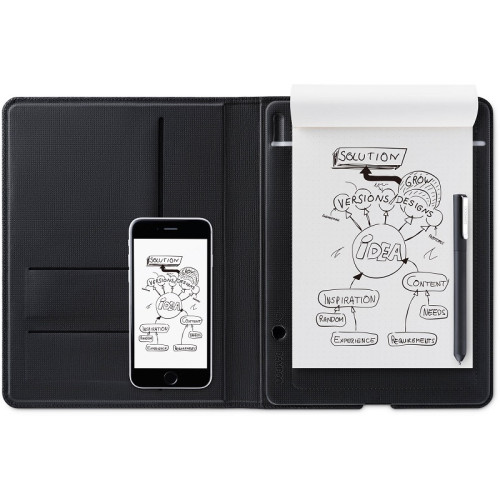

"Умная" обложка обычного блокнота в тандеме со специальной ручкой сохраняют все написанное не только на бумаге, но и во встроенной памяти, а также на сопряженном мобильном устройстве с архивацией в облачном хранилище. Делать заметки на Wacom Bamboo Spark попробовали Вести.Hi-tech.

Преобразование в цифровую форму (оцифровка) ранее сделанных текстовых и графических записей обычно становится головной болью для тех, кто, по тем или иным причинам, все еще предпочитает обычные ручку и бумагу современным технологиям. Облегчить жизнь таким людям позволяют решения, которые, например, умеют одновременно преобразовывать все, что пишется или рисуется на обычной бумаге, в цифровой вид. Так, "умная" ручка Equil Smartpen 2 (обзор которой можно прочитать здесь) в комбинации со специальным ресивером использует инфракрасные и ультразвуковые волны для определения точного положения кончика пера в каждый момент времени. Благодаря этому возможна точная оцифровка контента, наносимого "умной" ручкой на бумагу.

Для своих графических планшетов Wacom разработала технологию на базе так называемого электромагнитного резонанса (EMR), позволяющую использовать пассивное цифровое перо. Одно из существенных преимуществ этой технологии заключается в отсутствии проводов и собственных источников питания ("батареек" или аккумуляторов) у стилуса. Кроме того, стоит напомнить о способности электромагнитных волн легко проникать через некоторые преграды определенной толщины (например, ЖК-экраны или, как в нашем случае, бумагу).

Работу EMR-устройства можно объяснить (не вполне научным образом) примерно так. В наконечнике пера размещается приемо-передающий элемент в виде резонансного LC-контура (конденсатор C и катушка индуктивности L). Рабочую поверхность (например, обложку блокнота) формирует матрица индуктивных приемо-передатчиков. Как известно, электрический ток в замкнутом контуре появляется при изменении магнитного потока, проходящего через него. А менять внешний магнитный поток можно, например, запитав индуктивные передатчики (антенны) переменным током. Наведенные колебания в LC-контуре пера в свою очередь вызывают изменения собственного магнитного потока, который приводит к генерации электрических сигналов отклика в индуктивных приемниках на рабочей поверхности. Если измерить индуцированный сигнал на этих сенсорах в нескольких точках, то "хитрым" способом можно вычислить не только о положение кончика стилуса, но и угол его наклона, а также приложенное усилие (силу нажима).
